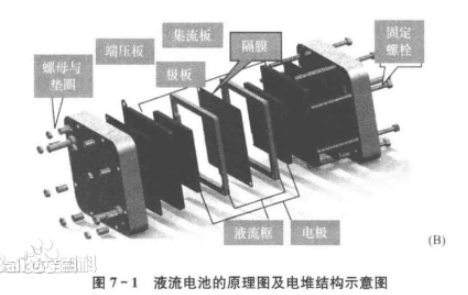

图1为液流电池的原理图及电堆结构示意图。电池的正极和负极电解液分别装在两个储罐中，利用送液泵使电解液通过电池循环。在电堆内部，正、负极电解液用离子交换膜（或离子隔膜）分隔开，电池外接负载和电源。液流电池技术作为一种新型的大规模高效电化学储能（电）技术，通过反应活性物质的价态变化实现电能与化学能相互转换与能量存储。在液流电池中，活性物质储存于电解液中，具有流动性，可以实现电化学反应场所（电极）与储能活性物质在空间上的分离，电池功率与容量设计相对独立，适合大规模蓄电储能需求。与普通的二次电池不同，液流电池的储能活性物质与电极完全分开，功率和容量设计互相独立，易于模块组合和电池结构的放置；电解液储存于储罐中不会发生自放电；电堆只提供电化学反应的场所，自身不发生氧化还原反应；活性物质溶于电解液，电极枝晶生长刺破隔膜的危险在液流电池中大大降低；同时，流动的电解液可以把电池充电/放电过程产生的热量带走，避免由于电池发热而产生的电池结构损害甚至燃烧。
